Kombikessel (Holzvergaser + Brenner für Pellets und Heizöl)
Die zugelassenen und zertifizierte Kessel für den deutschen Markt haben CE0036 - TÜV SÜD.

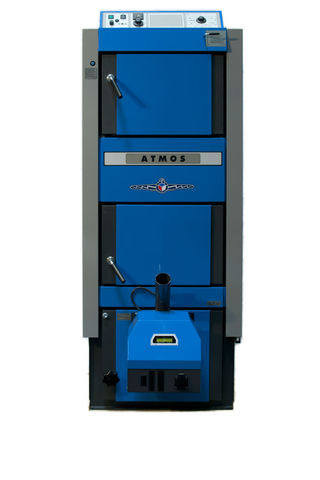

Die Reihe kombinierten Kessel ATMOS DC 25 GSP(L), DC 32 GSP(L) ermöglicht die Verbrennung von Holz auf dem Prinzip einer Generatorvergasung in Verbindung mit einem Peletts- oder extra ÖL-Brenner. Der Kessel macht es möglich, den Brennstoff zu wechseln - man heizt mit Peletts oder extra Öl je nach dem, was für ein Brenner im Kessel montiert ist. Im Bedarfsfalle kann selbstverständlich ein Kessel ohne Brenner bezogen werden, wobei Sie den Brenner entsprechend Ihrem Wunsch später auswählen, oder diesen aus dem alten Kessel benutzen können.
REGELUNG
- Feuerungszugregler HONEYWELL
- Kesselthermostat
- Rauchgasthermostat
- Pumpenthermostat
- Umschalter

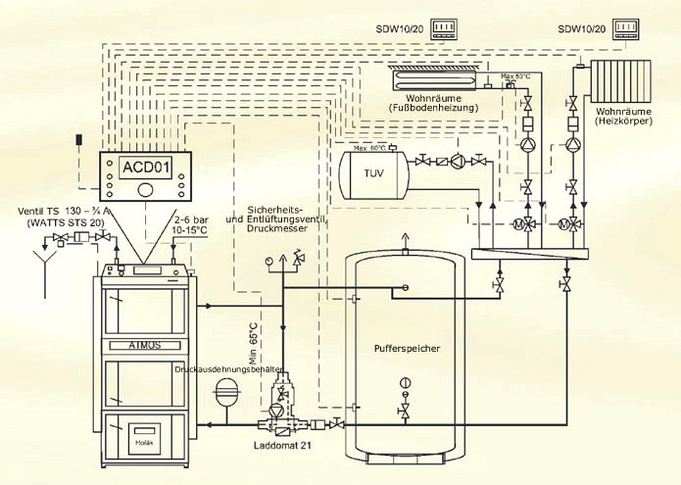

Die empfohlene Schaltung ist die Kesselschaltung mit dem Laddomat 21 oder einem Thermoregulierungsventil mit 500 bis 1000 l Ausgleichsbehälter . Eine weitere Möglichkeit ist die Kesselinstallation mit Pufferspeichern mit dem erforderlichen Volumen (z. B. 2000 l), die die zusätzliche Beheizung mit Wärmespeicherstromermöglichen, oder der Anschluss von Solarpaneelen. Im Bedarfsfall kann man den Kessel natürlich auch ohne die Pufferspeicher an das System anschließen, besonders dann, wenn man als zweites Medium Erdgas (Propan) oder leichtes Heizöl wählt.
Kesselkonstruktion
Der Kessel selbst ist als Einheit mit drei untereinanderliegenden Kammern konstruiert. Die zwei oberen Kammern diesen zur Holzvergasung, so wie man dies bei den klassischen Vergasungskesseln kennt, die zu unserer Standardproduktion gehören. Die dritte, unterste Kammer ist an der Vorderseite mit dem jeweiligen Brenner versehen und mit Keramik für optimale Verbrennungsqualität verkleidet. Beide Systeme sind durch einen Wassermantel voneinander getrennt, sodass sie sich gegenseitig nicht sehr beeinflussen und dadurch der Kessel einen hohen Leistungsgrad beim Heizen mit einzelnen Brennstoffen erreicht. Der Abzug von Abgasen in die Esse erfolgt über einen Ausgangsstutzen, sodass eine Esse ausreicht.
Vorteile des Kessels
- mögliche Kombination einzelner Brennstoffarten - Wechseln der Brennstoffarten ohne Kesselmodifikation Holz + Peletts, Holz + ÖL
- möglicher Wechsel einzelner Brenner - jederzeit kann ein anderes Medium angewendet werden
- hoher Heizwirkungsgrad bei einzelnen Brennstoffen - praktisch genauso hoch wie bei speziellen extra Öl-, oder Pelettskesseln (bis zu 92.3% bei Nennleistung)
- kostengünstigere Lösung - wenn man die Anschaffungskosten für zwei Kessel, ihren Anschluss und Abzugeinrichtungen zusammenrechnet, kommt man zum Ergebnis, dass ein Kessel, zwar teurer, jedoch wirtschaftlich vorteilhafter ist.
- kleine bebaute Fläche - im Gegensatz zu mehreren Kesseln
- ein Schornstein, ein Rauchrohr
- umweltfreundlicher Betrieb - bei allen Brennstoffarten
Kesseldaten im Detail
Kesseltyp | DC 25 GSP (L) | DC 32 GSP (L) | |
|---|---|---|---|
Kesselleistung Holz | kW | 25 | 35 |
Kesselleistung Pelettsbrenner | kW | 6 - 22 | 6 - 20 |
Kesselleistung Ölbrenner | kW | 15 - 30 | 15 - 30 |
Füllraumvolumen | dm³ | 100 | 140 |
Vorgeschriebener Schornsteinzug | PA | 23 | 24 |
Gewicht des Kessels | kg | 506 | 571 |
Höhe des Kessels | mm | 1635 | 1712 |
Breite des Kessels | mm | 643 | 678 |
Tiefe des Kessels | mm | 957 | 957 |
Holzverbrauch pro Heizsaison O | m³ | 14 | 19 |
Maximale Scheitlänge | mm | 530 | 530 |
Wasservolumen im Kessel | l | 109 | 160 |
Abgastemperatur bei Nennleistung bei Holz | °C | 225 | 230 |
Abgastemperatur bei Nennleistung Öl | °C | 157 | 157 |
Abgasdurchfluss bei Nennleistung bei Holz | mg/m³ | 0,015 | 0,018 |
Abgasdurchfluss bei Nennleistung bei Öls | kg/s | 0,01 | 0,01 |
Kesselleistungsaufnahme beim Start für Peletts | W | 1120 | 1120 |
Kesselleistungsaufnahme während des Betriebes | W | 120 | 120 |
*bedingt einsetzbar CO 930 mg/m³
Weitere Daten für DC 25 GSP(L), DC 32 GSP(L)
Anschlussspannung | 230 / 50 V/Hz |
|---|---|
Brennstoff - Holz | HOLZ 12%-20% / BRENNWERT 15 - 18 MJ/k / O 70 - 150 mm |
Brennstoff - Peletts | HOCHWERTIGE HOLZPELETTS ø 6-8 mm / weiße Peletts / |
Brennstoff ÖL | ÖL MIT BRENNWERT 42 MJ/kg |
Typ des Pelettsbrenners | ATMOS Pelletbrenner A25 |
Typ des extra LHÖ-Brenners | BELIEBIGER BRENNER AUSGESTATTET MIT MECHANISCH GESTEUERTER LUFTKLAPPE |

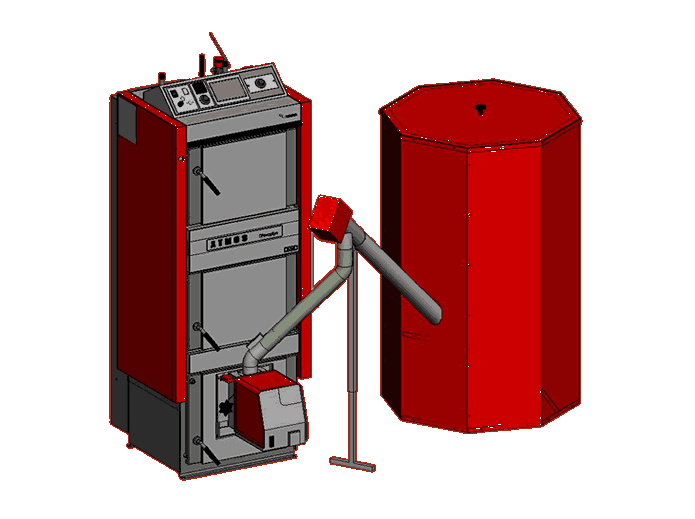

Vorratsbehälter für Peletts | EXTERN - 250, 500, 1000 l |
CO und Staub - Werte umgerechnet auf 8% O2 bei Kohlebrikett bzw. 13% O2 bei Scheitholz, Pellet und Holzbrikett.
Hinweis: Alle Emissionswerte in dieser Liste wurden unter Prüfbedingungen ermittelt. Es ist nicht gewährleistet, das die Werte im Heizraum / Aufstellraum reproduziert werden können. Die HHG kann nicht haftbar gemacht werden.
Die Bezeichnung der zum Heizen mit Holz in Kombination mit extra LHÖ bestimmten Kessel enthält auch den Buchstaben L (z.B. DC 18SPL).

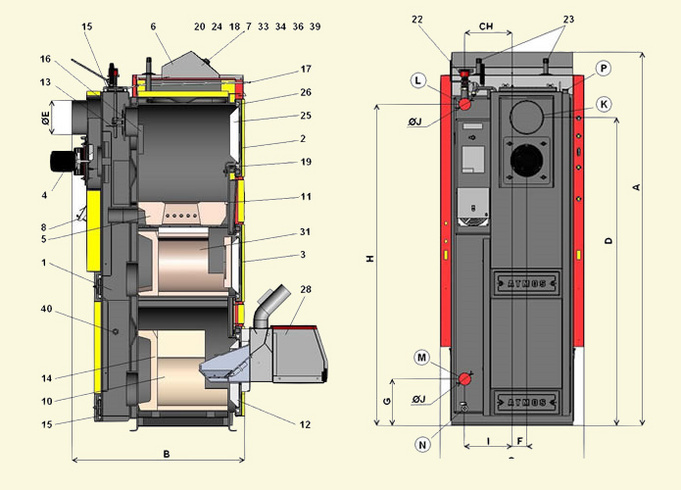

Detailzeichnungen
1. Kesselkörper
2. Beschickungstür - Holz
3. Aschetür - Holz
4. Abzugventilator
5. Feuerbeständiges Formstück - Düse
6. Bedienungstafel
7. Sicherheitsthermostat
8. Regelklappe
9. Feuerbeständiges Formstück - Kugelraumverlängerung -
(Kombi)
10. Feuerbeständiges Formstück - Kugelraum - (Kombi)
11. Dichtung - Düsen - 12 x 12
12. Tür - für Pelettsbrenner
13. Anheizklappe
14. Feuerbeständiges Formstück - hintere Stirnseite vom
Kugelraum - (Kombi)
15. Reinigungsdeckel
16. Abschirmung
17. Anheizklappengestänge
18 Thermometer
19. Heizraumabschirmung
22. Leistungsregler - Honeywell FR 124
23. Kühlschleife
24. Regelthermostat
25. Türfüllung - Sibral
26. Türdichtung
27. Keramik - Dach
28. Brenner für Peletts oder extra LHÖ
31. Feuerbeständiges Formstück - Kugelraum - Holz
32. Feuerbeständiges Formstück - hintere Stirnseite vom
Kugelraum - Holz
34. Sicherung (6,3 A)
35. Abgasthermostat
36. Ausschalter (Umschalter)
37. Endschalter mit Taster
39. Pumpenthermostat (DC 18-32 SP)
39. Pumpenthermostat (DC 18-32 SP)
40. Mess-Stelle für Abgasanalysator
DC 25 GSP (L) | DC 32 GSP (L) | |
|---|---|---|
A | 1695 | 1772 |
B | 957 | 957 |
C | 643 | 678 |
D | 1375 | 1448 |
E | 152 | 152 |
F | 65 | 70 |
G | 207 | 183 |
H | 1436 | 1505 |
CH | 212 | 256 |
I | 212 | 240 |
J | 6/4" | 6/4" |
*bedingt einsetzbar CO 930 mg/m³
Umweltschutz
Die umgekehrte Verbrennung und der keramische Verbrennungsraum ermöglichen praktisch eine perfekte Verbrennung mit einem Minimalanteil an Schadstoffaustoß. Die Kessel entsprechen den Limits für umweltschonende Produkte gemäß der durch das Umweltministerium der Tschechischen Republik erlassenen Richtlinie Nr. 13/2002.
Installation
- Die ATMOS-Kessel müssen mit LADDOMAT 21 oder dem Thermo-Regelventil ESBE zum Erreichen einer Mindesttemperatur von 65°C des Wassers am Rücklauf zum Kessel ausgestattet sein.
- Die Vorlauftemperatur am Kessel muss ständig im Bereich von 80 - 90 °C liegen. Alle Kessel werden in deren Grundausführung mit einem Kühlungskreis gegen Überhitzung geliefert.
- Wir empfehlen, die Kessel mit Speicherbehältern zu installieren.
