Pufferspeicher PSI
- Pufferspeicher aus Stahl, Wandungsstärke 3 mm, mit Beladerohr.
- Innen roh, außen rostschutzgrundiert
- Muffen: 8 x 1 1/2", 4 x 1/2", 1 x 1"
- PUR-Weichschaumisolierung 100 mm, Farbe: Silbergrau, großer Reißverschluß incl. PVC- Deckel und Rosetten.
- Optional Flansch 210 x 280 für Revision und zusätzlichen Wärmetauscher. Lieferzeit auf Anfrage
Typ | PSI 500 | PSI 600 | PSI 800 | PSI 1000 | PSI 1250 | PSI 1500 | PSI 2000 | PSI 2500 | PSI 3000 | |
|---|---|---|---|---|---|---|---|---|---|---|
Inhalt | Liter | 300 | 500 | 800 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 |
Durchmesser o. Isolierung | mm | 650 | 650 | 790 | 790 | 1000 | 1000 | 1100 | 1250 | 1250 |
Durchmesser m. Isolierung | mm | 850 | 850 | 990 | 990 | 1200 | 1200 | 1300 | 1450 | 1450 |
Höhe m. Isolierung | mm | 1671 | 1880 | 1745 | 2090 | 1950 | 2130 | 2445 | 2330 | 2730 |
Kippmaß o. Isolierung | mm | 1670 | 1890 | 1750 | 2090 | 1934 | 2106 | 2460 | 2339 | 2723 |
Lade/Entladeanschluß (IG) | Zoll | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" |
Entlüftung (IG) | Zoll | 5/4" | 5/4" | 5/4" | 5/4" | 5/4" | 5/4" | 5/4" | 5/4" | 5/4" |
Zul. Betriebsdruck | bar | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Max. Betriebstemperatur | °C | 95 | 95 | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
Gewicht | kg | 125 | 160 | 200 | 215 | 235 | 240 | 308 | 330 | 410 |
MAßGABEN: | ||||||||||
A mm | 220 | 241 | 260 | 310 | 320 | 320 | 319 | 343 | 343 | |
B mm | 620 | 640 | 630 | 745 | 710 | 760 | 900 | 850 | 985 | |
C mm | 1010 | 1050 | 1030 | 1250 | 1110 | 1260 | 1490 | 1450 | 1600 | |
D mm | 1390 | 1570 | 1430 | 1710 | 1450 | 1740 | 2025 | 1980 | 2298 |
Pufferspeicher PSI-R, mit Solarwärmetauscher
- Pufferspeicher aus Stahl, Wandungsstärke 3 mm, mit Beladerohr.
- Innen roh, außen rostschutzgrundiert
- Muffen: 8 x 1 1/2", 4 x 1/2", 1 x 1"
- Glattrohrwärmetauscher für Solar
- PUR-Weichschaumisolierung 100 mm, Farbe: Silbergrau, großer Reißverschluß incl. PVC- Deckel und Rosetten.
Typ | PSI-R 500 | PSI-R 600 | PSI-R 800 | PSI-R 1000 | PSI-R 1250 | PSI-R 1500 | PSI-R 2000 | PSI-R 2500 | PSI-R 3000 | |
|---|---|---|---|---|---|---|---|---|---|---|
Inhalt | liter | 500 | 600 | 800 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 |
Durchmesser o. Isolierung | mm | 650 | 650 | 790 | 790 | 1000 | 1000 | 1100 | 1250 | 1250 |
Durchmesser m. Isolierung | mm | 850 | 850 | 990 | 990 | 1200 | 1200 | 1300 | 1450 | 1450 |
Höhe m. Isolierung | mm | 1671 | 1880 | 1745 | 2090 | 1950 | 2130 | 2445 | 2330 | 2730 |
Kippmaß o. Isolierung | mm | 1670 | 1890 | 1750 | 2090 | 1934 | 2106 | 2460 | 2339 | 2723 |
Lade/Entladeanschluß (IG) | Zoll | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" |
Solaranschluß oben | mm | 681 | 681 | 812 | 940 | 955 | 1110 | 1244 | 1268 | 1268 |
Solaranschluß unten | mm | 220 | 241 | 260 | 310 | 320 | 320 | 319 | 343 | 343 |
Wärmetauscherfläche | m³ | 2,1 | 2,1 | 2,4 | 3,5 | 4,2 | 4,2 | 4,5 | 4,5 | 4,5 |
Gewicht | kg | 141 | 156 |
Hygiene-Pufferspeicher PSW II
- Pufferspeicher aus Stahl, Wandungsstärke 3 mm, mit Beladerohr. und Edelstahl-Wellrohr
- Innen roh, außen rostschutzgrundiert
- Muffen: 6 x 1 1/2", 3 x 1/2", 2 x 1 1/4"
- Speicher Betriebsdruck 3 bar, Prüfdruck 6 bar, max 95°C
- Edelstahl-Wärmetauscher, für die Brauchwassererwärmung, Betriebsdurck: 6 bar, Prüfdruck: 20 bar, max. 95°C
- PUR-Weichschaumisolierung 100 mm, Farbe: Silbergrau, großer Reißverschluß incl. PVC- Deckel und Rosetten.
PSW 600 | PSW 800 | PSW 1000 | PSW 1250 | PSW 1500 | PSW 2000 | ||
|---|---|---|---|---|---|---|---|
Volumen | Liter | 600 | 800 | 1000 | 1250 | 1500 | 2000 |
Durchmesser o. Isolierung | mm | 650 | 790 | 790 | 1000 | 1000 | 1100 |
Durchmesser m. Isolierung | mm | 850 | 990 | 990 | 1200 | 1200 | 1300 |
Höhe m. Isolierung | mm | 1880 | 1745 | 2090 | 1950 | 2130 | 2445 |
Kippmaß o. Isolierung | mm | 1804 | 1704 | 2090 | 1934 | 2106 | 2436 |
Lade/Entladeanschluß (IG) | Zoll | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" |
Fläche - Trinkwasser-Wärmetauscher | m² | 5,5 | 6,5 | 8,5 | 8,5 | 10,5 | 10,5 |
Inhalt - Trinkwasser-Wärmetauscher | Liter | 28 | 35 | 35 | 35 | 35 | 41 |
Gewicht | kg | 120 | 160 | 192 | 220 | 247 | 320 |
Hygiene-Pufferspeicher PSW II-R mit Solar-Wärmetauscher
- Pufferspeicher aus Stahl, Wandungsstärke 3 mm, mit Beladerohr. und Edelstahl-Wellrohr
- Innen roh, außen rostschutzgrundiert
- Muffen: 6 x 1 1/2", 3 x 1/2", 2 x 1 1/4"
- Speicher Betriebsdruck 3 bar, Prüfdruck 6 bar, max 95°C
- Edelstahl-Wärmetauscher, für die Brauchwassererwärmung, Betriebsdurck: 6 bar, Prüfdruck: 20 bar, max. 95°C
- Glattrohrwärmetauscher für Solar
- PUR-Weichschaumisolierung 100 mm, Farbe: Silbergrau, großer Reißverschluß incl. PVC- Deckel und Rosetten.
PSW-R 600 | PSW-R 800 | PSW-R 1000 | PSW-R 1250 | PSW-R 1500 | PSW-R 2000 | ||
|---|---|---|---|---|---|---|---|
Volumen | Liter | 558 | 790 | 930 | 1235 | 1456 | 1930 |
Durchmesser o. Isolierung | mm | 650 | 790 | 790 | 1000 | 1000 | 1100 |
Durchmesser m. Isolierung | mm | 850 | 990 | 990 | 1200 | 1200 | 1300 |
Höhe m. Isolierung | mm | 1880 | 1745 | 2090 | 1950 | 2130 | 2445 |
Kippmaß o. Isolierung | mm | 1804 | 1704 | 2090 | 1934 | 2106 | 2436 |
Lade/Entladeanschluß | Zoll | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" |
Fläche - Trinkwasser-Wärmetauscher | m² | 5,5 | 6,5 | 8,5 | 8,5 | 10,5 | 10,5 |
Inhalt - Trinkwasser-Wärmetauscher | Liter | 28 | 35 | 41 | 42 | 45 | 47 |
Fläche - Solar-Wärmetauscher | m² | 2,1 | 2,2 | 3,6 | 4,2 | 4,5 | 4,5 |
Gewicht | kg | 145 | 188 | 229 | 262 | 292 | 372 |
Kombi-Pufferspeicher KSE
- ist als Pufferspeicher mit integriertem Brauchwasserspeicher ( Stahl emailiert ) als Kombispeicher verwendbar.
- Einsatz vorzugsweise in Solar- und Heizungsanlagen
- Pufferspeicher aus Qualitätsstahl S235JRG2
- Druckfestigkeit Pufferspeicher 3 bar Brauchwasserspeicher 10 bar
- Pufferspeicher innen roh außen grundiert
- FCKW-freie Weichschaumisolierung mit PVC Deckschicht RAL 2002
- Temperaturfühler variabel positionierbar durch Fühlerklemmleiste im unteren/oberen Bereich des Speichers
- integrierter Brauchwasserspeicher mit 200 Liter Inhalt aus Stahl S235JRG2 incl. Emailierung nach DIN 4753 mit Mg-Schutzsonde
- Entlüftungsanschluß Pufferteil
- Ab 800 l Gesamtvolumen Muffe 1 1/2" in Höhe Stutzen 2 für E-Heizung serienmäßig
- der Brauchwasseranschluß ist mit einem Zirkulationsanschluß und einem Reinigungsflansch serienmäßig ausgerüstet
Typ | KSE-1 651 | KSE-1 801 | KSE-1 1051 | |
|---|---|---|---|---|
Anschluß | ||||
1 | 5/4" AG | 1720 | 1745 | 1730 |
2 | 1" AG | 1200 | 1265 | 1250 |
3 entfällt | 1" AG | 1100 | 1165 | 1150 |
4 | 1" AG | 1000 | 1060 | 1045 |
5 | 1" AG | 800 | 850 | 835 |
6 entfällt | 1" AG | 700 | 745 | 730 |
7 | 1" AG | 600 | 645 | 630 |
8 | 1" AG | 500 | 540 | 525 |
9 | 1" AG | 200 | 225 | 210 |
10 | 5/4" AG | 110 | 125 | 110 |
Muffe für E-Heizung (2) | 1 1/2" | nein | vorhanden | vorhanden |
Maße | ||||
Höhe | mm | 1970 | 2020 | 2000 |
Kippmaß | mm | 2005 | 2060 | 2050 |
Ø ohne Isolierung | mm | 700 | 790 | 900 |
Isolierung | mm | 100 | 100 | 100 |
Ø mit Isolierung | mm | 900 | 990 | 1100 |
WT | m³ | 2 | 2,4 | 2,9 |
WT Inhalt | Liter | 12 | 14,5 | 17,5 |
NL Zahl | 1,8 | 2,1 | 3 | |
Gewicht | kg | 235 | 278 | 317 |
zul. Betriebsdruck | ||||
Pufferspeicher | bar / °C | 3 bar / 95 °C | 3 bar / 95 °C | 3 bar / 95 °C |
Brauchwasserspeicher | bar / °C | 10 bar / 95 °C | 10 bar / 95 °C | 10 bar / 95 °C |
WT | bar / °C | 16 bar / 95 °C | 16 bar / 95 °C | 16 bar / 95 °C |

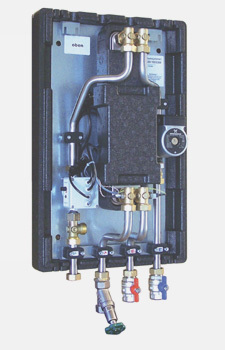

Funktionsbeschreibung
- Plattenwärmetauscher
- Die Frischwasserstation fördert über eine Umwälzpumpe Heizwasser aus einem Pufferspeicher. Dabei wird im Gegenstromprinzip Kaltwasser über einen Edelstahl -Plattenwärmetauscher erwärmt.
- Durch die große thermische Länge des Plattenwärmetauschers beträgt die Temperaturdifferenz zwischen Trinkwasser- und Puffertemperatur max. 5 K bis 10 K. Gleichzeitig ergibt dies eine sehr geringe Rücklauftemperatur und ein hoher Wirkungsgrad wird erreicht.
- Die optimale hydraulische Einbindung der Frischwasserstation minimiert das Verkalkungsrisiko. Edelstahlrohre in DN 20 gewährleisten hohe Langlebigkeit und einen hygienischen Betrieb.
- Regler
- Ein mikroprozessorgesteuertes Regelgerät reguliert die Leistung der Umwälzpumpe in Abhängigkeit der Zapfmenge sowie der Kalt- und Heizwassertemperatur. Dadurch wird auch bei stark schwankenden Vorlauftemperaturen und Zapfmengen stets eine genaue Zapftemperatur eingehalten.
- Ein mikroprozessorgesteuertes Regelgerät reguliert die Leistung der Umwälzpumpe in Abhängigkeit der Zapfmenge sowie der Kalt- und Heizwassertemperatur. Dadurch wird auch bei stark schwankenden Vorlauftemperaturen und Zapfmengen stets eine genaue Zapftemperatur eingehalten.
- Anwendungs-Vorteile
- Bedienerfreundliche Einstellung der gewünschten Warmwasser-Temperatur über lediglich einen Temperaturwahlschalter. Eine zuschaltbare Warmhalteeinrichtung verhindert eine Auskühlung der Zuleitungen zwischen Puffer und Station. Dies ermöglicht eine flexible und vor allem zapfnahe Positionierung.
- Bedienerfreundliche Einstellung der gewünschten Warmwasser-Temperatur über lediglich einen Temperaturwahlschalter. Eine zuschaltbare Warmhalteeinrichtung verhindert eine Auskühlung der Zuleitungen zwischen Puffer und Station. Dies ermöglicht eine flexible und vor allem zapfnahe Positionierung.
- Lieferumfang
- Die Station ist auf einer stabilen verzinkten Montageplatte komplett mit 22 mm Edelstahlrohren verrohrt, druckgeprüft und anschlussfertig verkabelt
- Des Weiteren ist die Station in EnEV-gerechten Hartschaumschalen untergebracht inkl. mikroprozessorgesteuertem Regelgerät zur Leistungsregulierung einer stufigen Nassläuferpumpe (Umwälzpumpe Grundfos UPS 15-60).
- Mit wärmegedämmtem, kupfergelötetem Edelstahlplattenwärmetauscher mit 35 Liter Zapfleistung bei 70° C Vorlauf, Erwärmung Kaltwasser um 35 K Flügelrad-Volumenstromzähler im Kaltwassereingang
- Temperaturfühler im Primärvorlauf der Kalt- und Warmwasserleitung.Entlüftung für die Primärseite
- Kugelhähne 1" IG zur Absperrung von Heizungsvor-/-rücklauf sowie Anschluss Trinkwasser mit Schrägsitzventil 3/4" Kaltwasseranschluss hat laut DIN 1988 bauseits zu erfolgen.

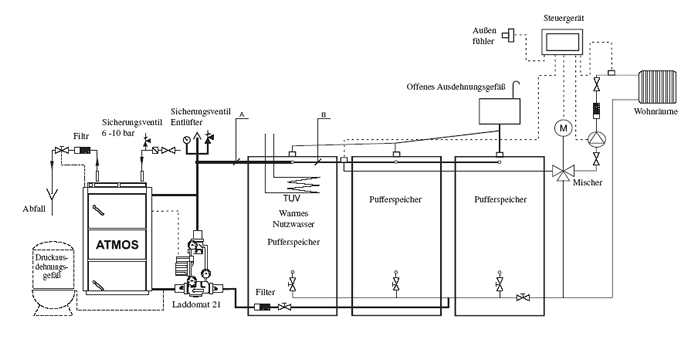

Laddomat 21
Bei einer Wassertemperatur im Kessel von 78 °C öffnet sich das Regulationsventil für die Zuleitung aus dem Sammelbehälter. Der Anschluss mit Laddomat 21 ist einfach und deswegen können wir ihn nur empfehlen. Er ist bis zu einer Leistung von 75 kW nutzbar.
Laddomat 21 wird bei der Lieferung mit dem Thermostat 1456
ausgestattet, der bei 78 °C öffnet.
Thermostat 8719 der bei 72 °C öffnet wird mitgeliefert. Setzen Sie
diese bei Kesseln über 32 kW ein.
VORSICHT - Der Laddomat 21 ist nur für Kessel mit Leistungen bis einschließlich 75 kW bestimmt. Wir empfehlen, den Laddomat 21 nur bis zu einer Leistung von einschließlich 50 kW zu verwenden.
Besteht aus:
- Gusseisenkörper
- Thermoregulationsventil
- Pumpe
- Rückschlagventil
- Kugelventilen
- Thermometern.
Laddomat - Rücklaufanhebung
Laddomat 11-30
Laddomat 11-30 erhöht die Rücklauftemperatur zum Kessel. Somit wird Korrosion und Kondenswasserbildung verhindert und die Lebensdauer des Kessels verlängert. Laddomat 11-30 sorgt durch den "By-Pass" für eine schnell erreichte Betriebstemperatur des Kessels = Der Wirkungsgrad des Kessels steigt.
Laddomat 21-60
Die perfekte Verbindung vom Holz- und Festbrennstoffkessel zum Pufferspeicher zur optimalen Rücklaufanhebung. Laddomat 21-60 - kompakte Einheit zur einfachen, sicheren und optimalen Ladung des Pufferspeichers. Dank der effizienten Heißwasserregelung bietet Laddomat 21-60 gegenüber ähnlichen Produkten eine höhere Regeltemperatur bei hoher Kesselleistung.
Laddomat 21-100
Die perfekte Verbindung vom Holz- und Festbrennstoffkessel zum Pufferspeicher zur optimalen Rücklaufanhebung. Laddomat 21-100 - kompakte Einheit zur einfachen, sicheren und optimalen Ladung des Pufferspeichers. Dank der effizienten Heißwasserregelung bietet Laddomat 21-100 gegenüber ähnlichen Produkten eine höhere Regeltemperatur bei hoher Kesselleistung.
Laddomat - TermoQvick
Anlegethermometer 20 - 120°C
- Anlegethermometer für die Montage auf Metallrohre.
- Passend für Rohre mit einem Außendurchmesser von 20 bis 90 mm. Sehr einfache Montage.
- Vereinfacht die Dämmungsmontage am und rund um das Verbindungsrohr des Thermometers.
- Hohe Genauigkeit durch im Verbindungsrohr befindliche Wäremleitpaste.
- Kann in jeder Position in der Anlage monitert werden.
- Das Thermometer ist einer nicht Wärme leitenden Hülle montiert, um Wärmeverluste bzw. Fehlanzeigen zu reduzieren.
Termovar im Rücklauf eingebaut
Funktion
Sobald der Festbrennstoff-Heizkessel die gewählte Temperatur
erreicht hat, öffnet das Termovar und lässt Heißwasser in den
Pufferspeicher.
Rücklaufwasser aus dem Pufferspeicher wird mit dem Vorlaufwasser
gemischt, bevor es zum Kessel zurückfließt. Ein Drosselventil ist
zwischen Kessel und Ladeventil einzubauen.
Ladepumpe
Die Ladepumpe sollte über ein Tauchthermostat gesteuert werden. Die
Pumpe startet wenn der Kessel seine Betriebstemperatur erreicht hat
und stoppt sobald der Kessel unter Betriebstemperatur abgefallen
ist.
- TERMOVAR ist ein thermisches Ventil zur Rücklaufanhebung. Das selbsttätige TERMOVAR Ladeventil wird bei Heizkesseln mit oder ohne Pufferspeicherbetrieb eingebaut. TERMOVAR funktioniert ohne Fremdenergie.
- dient zur Hochhaltung der Kesselwasser- und Rücklauftemperatur. Durch eine optimale Verbrennung werden Taupunktunterschreitung und Kesselversottung verhindert, d.h. weniger Umweltbelastung und eine Verlängerung der Lebensdauer des Heizkessels.
- ermöglicht ein schnelles Anheizen und Erreichen einer hohen und ebenen Betriebstemperatur des Heizkessels. Mit TERMOVAR erhält man eine markante Schichtung in Pufferspeicheranlagen.
- ist mit 45°C, 55°C, 61°C, 72°C oder 80°C thermischem Einsatz lieferbar. Die Ventile sind mit weiteren Temperaturen lieferbar.
TERMOVAR Ladeventileinheit
- ist eine kompakte, werksmontierte Ventileinheit für Festbrennstoff- Pufferspeicherheizungen.
- dient zur Hochhaltung der Kesselwasser- und Rücklauftemperatur. Durch eine optimale Verbrennung werden Taupunktunterschreitung und Kesselversottung verhindert, d.h. weniger Umweltbelastung und eine Verlängerung der Lebensdauer des Heizkessels.
- ermöglicht ein schnelles Anheizen und Erreichen einer hohen und ebenen Betriebstemperatur des Heizkessels.
- man erhält eine markante Schichtung im Pufferspeicheranlagen.
- gewährleistet einen optimalen Pufferspeicherbetrieb.
Technische Daten
- Nennspannung 230 VAC 50/60 Hz
- Leistungsaufnahme 45-110 VA
- Max. Kesselleistung 80 kW
- Max. Temperatur 110°C
- Max. Druck 1,0 MPa (10 bar)
- Öffnungstemperatur 45°, 55°, 61°, 72°C oder 80°C, fest
- Ladepumpe Grundfos UPS 25 - 60
- Größe Rp 1", Rp 1¼" oder 28 mm
- Gehäuse Grauguss
- Abmessungen 210 x 210 x 110 mm
- Gewicht 5,0 kg
zur Druckhaltung und zum Volumenausgleich in geschlossenen Heiz-, Solar- und Kühlwassersystemen geeignet.
- Der Glykolanteil im Wasser darf max. 50% betragen.
- für Öl ungeeignet
- zul. Vorlauftemperatur der Versorgungsanlage max +120 °C
- min. Betriebstemperatur -10 °C (nur bei entsprechendem Frostschutzmittelzusatz)
- max. Dauerbetriebstemperatur an der Membrane: +70 °C
- zul. Betriebsüberdruck max lt.Typenschild ( 3 / 6 / 10 bar)
- min. Betriebsüberdruck min 0 bar
- Gasraum: Stickstoff (Fluidgruppe 2 nach RL 97/23/EG)
- Wasserraum: Wasser, Wasser-/Glykolgemisch (max. 50% Glykolanteil) (Fluidgruppe 2 nach RL 97/23/EG)
Die thermische Ablaufsicherung ist vorgeschrieben für Wechselbrandkessel und Heizungsanlagen mit festen Brennstoffen. Diese Anlagen dürfen für maximal 93 KW ausgelegt werden.
Die Ablaufsicherung STS20 ist ein druckunabhängiges Ventil, das durch die Vorlauftemperatur des Wärmeerzeugers beim Erreichen von 97°C einen Wasserablauf am Brauchwasserwärmer öffnet und dadurch eine Temperatursteigerung über maximal 110 °C verhindert.
Wartung
Es ist notwendig den Ventilsitz von Ablagerungen und Schmutzpartikel zu reinigen. Hierzu, mehrmals, den roten Druckknopf am Ventil betätigen um einen manuellen Ablass zu erzeugen.
Technische Daten
- Min. Betriebstemperatur -10 °C
- Temperatur-Ansprechpunkt 97 °C
- Max. Betriebstemperatur 110 °C
- Betriebsüberdruck 10 bar
- Max. Leistung 6,5 m³/h
Zubehör
- Ablauftrichter IS20 (3/4" x 1")
- Ventilkegel DK/STS
Durch Einbau eines Kappenventils vor dem Ausdehnungsgefäß ist die Kontrolle ohne Entleerung der Anlage und ohne Demontage des Ausdehnungsgefäßes möglich.
Bei Anwendung von Membran-Ausdehnungsgefäßen ist der Einbau einer Absperrvorrichtung in die Ausdehnungsleitung vor dem Ausdehnungsgefäß zulässig, wenn diese Armatur gegen unbeabsichtigtes Schließen ausreichend gesichert ist. (z.B.Kappenventil mit Draht und Plombe)
Maße mm | G | L | H | A | B | C |
|---|---|---|---|---|---|---|
KVA 20 | G 3/4" | 103 | 49 | 28 | 75 | 55 |
KVA 25 | G 1" | 117 | 58,5 | 35 | 82 | 64 |
KVA 32 | G 1"3/4 | 116 | 58,5 | 35 | 81 | 64 |
fertig montiert bestehend aus
- 1 Konsole, 1" IG
- 1 Heizungsmanometer Ø 63 mm, 0-4 bar mit Absperrautomatik
- 1 Sicherheitsventil, 2,5 bar, fest eingerichtet
- 1 autom. Schnellentlüfter 3/8", mit Absperrautomatik
- 1 Isolierung EPS
Modulheizkreis K 31 - DN 20 ungemischt
für Boilerheizung oder gleitenden Heizbetrieb
- Kugelhahn mit Volldurchgang
- Anschlüsse 3/4" Innengewinde
- Große Kugelhahngriffe leichte Bedienung, eindeutige Schließstellung
- Funktionsoptimierte Design-Isolierung aus dauerelastischem EPP
- 100% Isolation der Armaturen Lüftungskanal zur Kühlung der Pumpe
- Freie Zugängigkeit zum Pumpenkopf durch einfaches Abziehen der Abdeckung
- Schwerkraftbremse im Rücklaufrohr dadurch keine Geräuschentwicklung beim Einsatz elektronisch geregelter Pumpen, aufstellbar, 200 mm WS, federbelastet - somit auch für liegende oder Überkopf-Montage geeignet
- Vorlauf rechts = Standart Vor und Rücklauf-Strang können vor Ort getauscht werden
- Alle wasserführenden Teile aus Messing
- Ganzmetall-Thermometer abziehbar, mit Tauchhülse im Kugelhahn integriert
- Komplett flachdichtend verschraubt
- Für Standart und elektronisch geregelte Heizungs-Umwälzpumpen von Grundfos oder Wilo (vormontiert) wahlweise ohne Pumpe
- Pumpe voll absperrbar keine Entleerung bei Servicearbeiten
- Flachdichtende Anschlüsse R 1" incl. 1" Überwurfmutter für die Montage auf PAW-Modulverteilern. Mit PAW-Montage-Zubehör ist die Einzelmontage mit Wandhalter möglich.
- Die Verteiler-Isolierung ist in die Heizkreis-Isolierung integriert
Modulheizkreis K 32 - DN 20 mit 3-Wege-Mischer
für Mischergeregelten Heizbetrieb
- Kugelhahn mit Volldurchgang
- Anschlüsse 3/4" Innengewinde
- Große Kugelhahngriffe, leichte Bedienung, eindeutige Schließstellung
- Funktionsoptimierte Design-Isolierung aus dauerelastischem EPP
- 100% Isolation der Armaturen Lüftungskanal zur Kühlung der Pumpe
- Freie Zugängigkeit zum Pumpenkopf durch eifaches Abziehen der Abdeckung
- Schwerkraftbremse im Rücklaufrohr dadurch keine Geräuschentwicklung beim Einsatz elektronisch geregelter Pumpen, aufstellbar, 200 mm WS, federbelastet - somit auch für liegende oder Überkopf-Montage geeignet
- Vorlauf rechts - oder links - geliefert wie bestellt Vor und Rücklauf-Strang können einfach vor Ort getauscht werden; der Mischerumbau ist problemlos möglich
- Alle wasserführenden Teile aus Messing
- Ganzmetall-Thermometer abziehbar, mit Tauchhülse im Kugelhahn integriert
- Komplett flachdichtend verschraubt
- Für Standart und elektronisch geregelte Heizungs-Umwälzpumpen von Grundfos oder Wilo (vormontiert) wahlweise ohne Pumpe
- 3-Wege-Mischer komplett aus Messing, lineare Kennlinie (verhindert ein Aufschwingen der Regelung) Der Vorlauf ist absperrbar, dadurch ist bei Servicearbeiten an der Pumpe keine Entleerung nötig.
- Flachdichtende Anschlüsse R 1" incl. 1" Überwurfmutter für die Montage auf PAW-Modulverteilern. Mit PAW-Montage-Zubehör ist die Einzelmontage mit Wandhalter möglich.
- Die Verteiler-Isolierung ist in die Heizkreis-Isolierung integriert
Modulheizkreis K 33 - DN 20 Konstantwert-Regelkreis
für thermisch geregelte Flächenheizungen oder Niedrigtemperatur-Heizanlagen
- Kugelhahn mit Volldurchgang
- Anschlüsse 3/4" Innengewinde
- Große Kugelhahngriffe, leichte Bedienung, eindeutige Schließstellung
- Funktionsoptimierte Design-Isolierung aus dauerelastischem EPP
- 100% Isolation der Armaturen Lüftungskanal zur Kühlung der Pumpe
- Freie Zugängigkeit zum Pumpenkopf durch eifaches Abziehen der Abdeckung
- Schwerkraftbremse im Rücklaufrohr dadurch keine Geräuschentwicklung beim Einsatz elektronisch geregelter Pumpen, aufstellbar, 200 mm WS, federbelastet - somit auch für liegende oder Überkopf-Montage geeignet
- Vorlauf rechts oder links- geliefert wie bestellt Vor und Rücklaufstrang können vor Ort getauscht werden
- Für den Vorlaufwechsel ist zwingend ein Mischerumbausatz erforderlich
- Alle wasserführenden Teile aus Messing
- Anlege-Thermometer, einstellbar 20°C - 60°C ein überschreiten der eingestellten Temperatur betätigt den Kontakt und schaltet z.B. die Pumpe aus
- Ganzmetall-Thermometer abziehbar, mit Tauchhülse im Kugelhahn integriert
- Überall flachdichtend verschraubt
- Für Standart und elektronisch geregelte Heizungs-Umwälzpumpen von Grundfos oder Wilo (vormontiert) wahlweise ohne Pumpe
- 3-Wege-Mischer mit Thermostat-Steuerung komplett aus Messing, die Regelung erfolgt durch den Thermostat mit Anlegefühler, die Einstellung erfolgt per Hand
- Flachdichtende Anschlüsse R 1" incl. 1" Überwurfmutter für die Montage auf PAW-Modulverteilern. Mit PAW-Montage-Zubehör ist die Einzelmontage mit Wandhalter möglich.
- Die Verteiler-Isolierung ist in die Heizkreis-Isolierung integriert
Pumpen - Set TK 5
- Druckseite: Thermohahn, mit Zeigerthermometer (rote Skala) im Griff. Griff mit Thermometer abziehbar, mit integrierter Schwerkraftbremse, aufstellbar Abgang nach hinten mit 1/2" Innengewinde für Überströmventil oder Fühleranschluss, mit Stopfen verschlossen.
- Saugseite: Pumpenkugelhahn mit Flügelgriff
- Rücklauf: Thermohahn mit Zeigerthermometer (blaue Skale) im Griff, Griff mit Thermometer abziehbar. Abgang nach hinten mit 1/2" Innengewinde für Überströmventil oder Fühleranschluss, mit Stopfen verschlossen. Mit Verschraubung, Lieferung mit 2 Muttern und 2 Dichtungen für eine Pumpe (ohne Pumpe)
- TK 5 - 1" F = 1" mit 1 1/2" Muttern IG 1"
Pumpen - Set TK 7
- Druckseite: Thermohahn, mit Zeigerthermometer (rote Skala) im Griff. Griff mit Thermometer abziehbar, mit integrierter Schwerkraftbremse, aufstellbar Abgang nach hinten mit 1/2" Innengewinde für Überströmventil
- Saugseite: Pumpenkugelhahn mit Flügelgriff
- Rücklauf: Thermohahn mit Zeigerthermometer (blaue Skale) im Griff, Griff mit Thermometer abziehbar. Abgang nach hinten mit 1/2" Innengewinde für Überströmventil mit Verschraubung. Differenzdruck-Überströmventil DN 3/4" mit Skala und Verschraubung, verzinktes Bypassrohr für Achsabstand bis 200 mm, mit Winkelverschraubung. Lieferung mit 2 Muttern und 2 Dichtungen für eine Pumpe (ohne Pumpe)
- TK 7 - 1" F = 1" mit 1 1/2" Muttern IG 1"
Motorisierte Zonenventile werden in Verbindung mit "Auf-Zu"-Regelungen in Heizungs-, Warmwasser-, Trinkwasser- und Klimaanlagen verwendet. Die vielseitigen Anwendungsmöglichkeiten gestatten den Einsatz zur Raumtemperatur-Zonenregelung von Heizanlagen oder als Umschaltventil zwischen zwei Wärmeerzeugern z.B. Holzheizkessel und Ölkessel oder für die Umschaltung mehrerer Speicher. Auch bei Solaranlagen (Solarkollektoren) werden elektrische Ventile zur Wärmesteuerung eingesetzt.
Beim Einsatz in Trinkwasseranlagen sollte der Druck auf 2 bar beschränkt werden. Haben Sie eine Fußbodenheizung, können Sie zwischen Essbereich, Küche und Wohnbereich je nach Tageszeit über eine Zeituhr z.B. den Wärmefluss steuern. In Verbindung mit unserem Thermostaten ist sogar eine Regelung möglich.
Bei Stromausfall schließt das Ventil automatisch. Danach kann es immer noch manuell mit einem Hebel an der Seite betätigt werden.
Zonenventil VZ Durchgang 2-Wege
Dieses Ventil unterbricht den Wasserstrom, wenn keine Spannung anliegt.
(230V Leistung ca. 4W )
Zonenventil VZD 3-Wege
In dieses Ventil wird von unten Wasser eingeleitet. Je nach Spannung leitet das Ventil den Wasserstrom an den rechten oder linken Stutzen weiter.
(230V Leistung ca. 4W)
